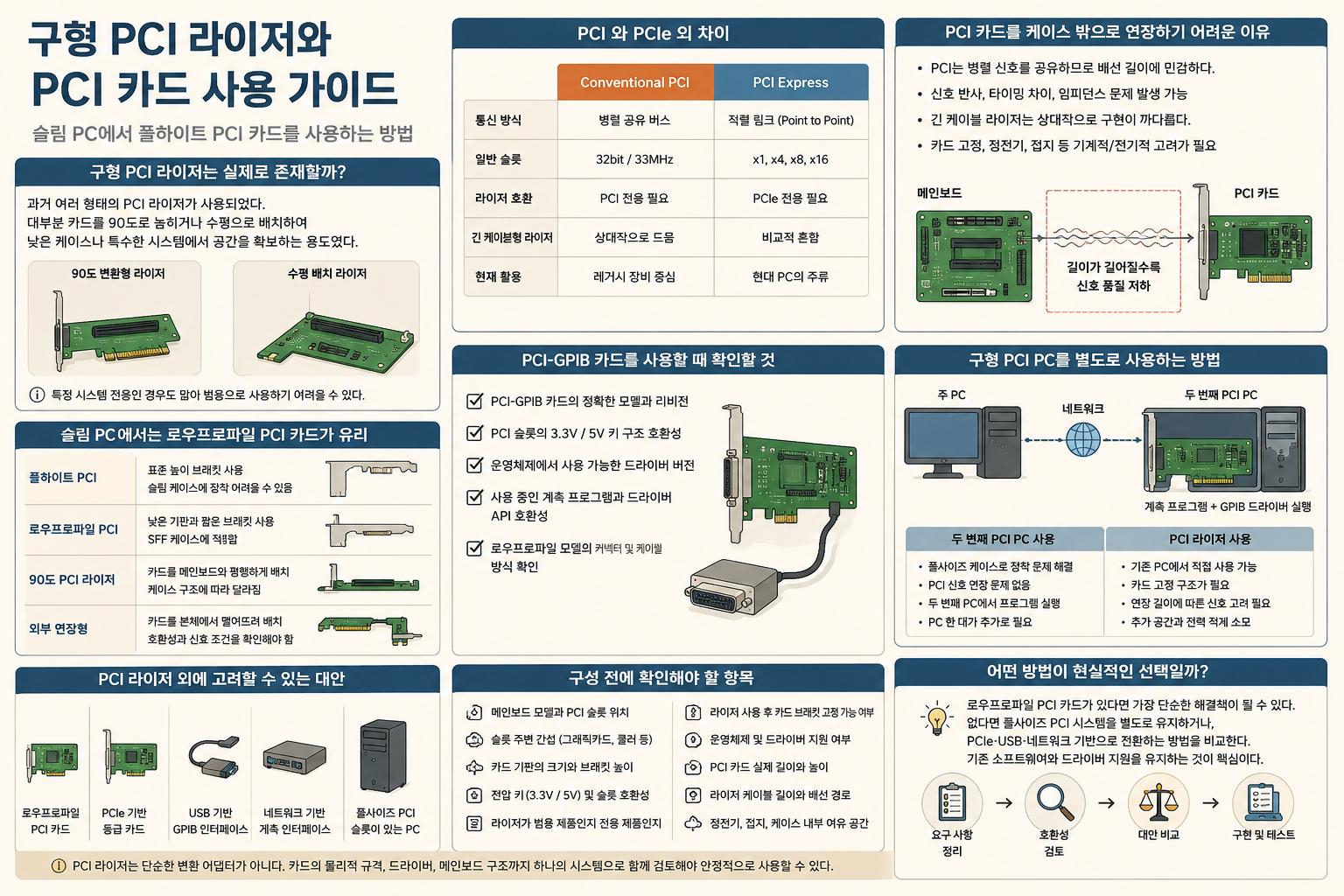

슬림형 PC의 메인보드에 기존 PCI 슬롯이 남아 있지만 풀하이트 PCI 카드를 장착할 공간이 없다면 자연스럽게 PCI 라이저나 연장 어댑터를 찾게 된다. 결론부터 말하면 PCI Express가 아닌 기존 Conventional PCI용 라이저도 실제로 존재했지만, 오늘날 흔히 판매되는 PCIe 라이저와는 성격이 상당히 다르다. 특히 풀하이트 PCI 카드를 케이스 바깥까지 연장하려는 경우에는 단순한 기계적 공간 문제뿐 아니라 PCI 버스의 전기적 특성과 카드 고정 방식까지 고려해야 한다.
구형 PCI용 라이저는 실제로 존재할까?
기존 PCI용 라이저 보드는 과거 여러 형태로 사용됐다. 대표적인 형태는 메인보드의 PCI 슬롯에 꽂아 카드를 90도로 눕혀 장착하는 라이저이며, 데스크톱보다 높이가 낮은 서버나 소형 PC에서 확장 카드를 수평으로 설치하는 용도로 활용됐다.
PCI 슬롯 자체를 조금 떨어진 위치로 이동시키는 연장형 제품도 존재했지만 PCIe에서 볼 수 있는 긴 플렉시블 라이저 케이블만큼 일반적이지 않았다. 오래된 완제품 PC의 라이저는 특정 메인보드와 케이스 구조에 맞춘 전용 부품인 경우도 많아 슬롯 모양만 맞는다고 다른 컴퓨터에서 정상적으로 사용할 수 있다고 단정하기 어렵다.
따라서 현재 중고 시장에서 발견되는 PCI 라이저는 단순한 범용 연장 케이블이라기보다 특정 방향으로 카드를 눕히거나 특정 시스템의 확장 슬롯 구조를 구현하는 부품으로 보는 것이 안전하다.
PCI 라이저와 PCIe 라이저는 왜 서로 호환되지 않을까?
PCI와 PCI Express는 이름이 비슷하지만 통신 방식이 서로 다른 규격이다. 기존 PCI는 여러 장치가 하나의 병렬 버스를 공유하는 구조이며 초기의 일반적인 PCI 환경은 32비트, 33MHz 버스를 기반으로 했다. 반면 PCIe는 장치마다 직렬 방식의 포인트 투 포인트 링크를 사용하는 구조다.
| 구분 | Conventional PCI | PCI Express |
|---|---|---|
| 기본 통신 방식 | 병렬 공유 버스 | 고속 직렬 링크 |
| 일반적인 슬롯 | 32비트 PCI | x1, x4, x8, x16 등 |
| 라이저 호환 | PCI 전용 필요 | PCIe 전용 필요 |
| 긴 케이블형 라이저 | 상대적으로 드묾 | 비교적 흔함 |
| 현재 활용 | 레거시 장비 중심 | 현대 PC의 주류 확장 규격 |
따라서 검색 결과에 나오는 PCIe x1 또는 x16 라이저를 기존 PCI 카드에 사용할 수는 없다. 단순히 커넥터 형상을 변환하는 것만으로 두 규격 사이의 통신을 변환할 수도 없으므로 PCI와 PCIe를 연결하려면 별도의 브리지 회로가 포함된 장치가 필요하다.
PCI 카드를 케이스 밖으로 연장하기 어려운 이유
PCI 버스에서는 여러 신호가 정해진 타이밍에 맞춰 병렬로 전달된다. 슬롯에서 카드를 지나치게 멀리 떨어뜨리면 배선 길이와 임피던스, 신호 반사, 타이밍 차이 등이 원래 메인보드에서 예상한 조건과 달라질 수 있다.
이 때문에 과거의 PCI 라이저 상당수는 카드를 약간 이동시키거나 90도로 방향을 바꾸는 정도의 짧은 구조였다. PCIe 그래픽카드용 플렉시블 라이저처럼 긴 케이블로 자유롭게 케이스 외부까지 연장하는 방식은 기존 PCI에서 상대적으로 구현하기 까다롭다.
카드를 케이스 밖에 놓을 경우 카드가 흔들리지 않도록 별도로 고정해야 하며 금속 물체와의 접촉이나 정전기에도 주의해야 한다. 전기적으로 동작하더라도 장기간 사용하려면 기계적 고정과 보호 구조를 함께 마련하는 것이 중요하다.
슬림 PC에서는 로우프로파일 PCI 카드가 유리한 이유
소형 폼팩터 PC를 위해 기존 PCI에도 로우프로파일 규격이 마련됐다. 로우프로파일 카드는 일반적인 풀하이트 카드보다 기판과 브래킷의 높이가 낮으며, 전기적인 PCI 통신 규격 자체는 동일하게 유지하면서 좁은 케이스에 장착할 수 있도록 기계적 크기를 줄인 형태다.
| 형태 | 특징 | SFF PC 적합성 |
|---|---|---|
| 풀하이트 PCI | 표준 높이 브래킷 사용 | 슬림 케이스에서는 장착이 어려울 수 있음 |
| 로우프로파일 PCI | 낮은 기판과 짧은 브래킷 사용 | 지원하는 SFF 케이스에 적합 |
| 90도 PCI 라이저 | 카드를 메인보드와 평행하게 배치 | 케이스 내부 공간과 슬롯 위치에 따라 달라짐 |
| 외부 연장형 | 카드를 본체에서 떨어뜨려 배치 | 호환성과 신호 조건을 별도로 확인해야 함 |
따라서 동일한 기능을 제공하는 로우프로파일 PCI 카드가 존재한다면 긴 라이저로 풀하이트 카드를 억지로 연결하는 것보다 구조가 단순해질 수 있다. 다만 카드 모델과 드라이버, 운영체제 지원 여부가 같다는 보장은 없으므로 물리적인 크기만 확인해서는 안 된다.
PCI-GPIB 카드라면 무엇을 확인해야 할까?
GPIB는 계측기와 컴퓨터를 연결하는 용도로 오래 사용된 인터페이스이기 때문에 PCI 기반 GPIB 어댑터가 여전히 필요한 환경이 있다. 이런 장비에서는 그래픽카드와 달리 단순한 처리 성능보다 기존 계측 소프트웨어와 드라이버, 장비 호환성을 유지하는 것이 중요한 경우가 많다.
PCI-GPIB 계열에는 풀하이트 제품뿐 아니라 일부 로우프로파일 PCI 형태도 존재해 왔다. 따라서 현재 사용하는 카드가 풀하이트라면 같은 기능을 수행하는 로우프로파일 버전이 있는지 확인하는 것도 한 가지 접근 방법이다.
- 현재 PCI-GPIB 카드의 정확한 모델과 하드웨어 리비전
- PCI 슬롯의 3.3V 또는 5V 키 구조와 카드 호환성
- 운영체제에서 사용할 수 있는 드라이버 버전
- 사용 중인 계측 프로그램과 드라이버 API의 호환성
- 로우프로파일 모델의 커넥터와 기존 GPIB 케이블 연결 방식
특히 일부 로우프로파일 GPIB 카드는 제한된 브래킷 공간 때문에 일반적인 GPIB 커넥터를 카드에 직접 배치하지 않고 별도 변환 케이블을 사용하는 구조도 있다. 따라서 카드 높이뿐 아니라 외부 커넥터 구조까지 함께 확인하는 것이 필요하다.
구형 PCI PC를 별도로 사용하는 방법은 가능할까?
풀사이즈 PCI 슬롯을 갖춘 구형 PC를 이미 가지고 있다면 해당 시스템에 PCI 카드를 설치하고 네트워크를 통해 제어하는 방법도 가능하다. 다만 이것은 PCI 슬롯을 네트워크로 연장하는 방식이 아니라 PCI 카드를 장착한 두 번째 컴퓨터가 실제 작업을 수행하고 첫 번째 컴퓨터가 원격으로 이를 조작하는 구조다.
예를 들어 계측 프로그램과 GPIB 드라이버를 두 번째 PC에서 실행한 뒤 원격 데스크톱으로 접속할 수 있다. 측정 결과 파일이나 데이터를 네트워크 공유, TCP/IP 또는 프로그램에서 지원하는 별도 통신 방법으로 주 PC에 전달하는 구성도 가능하다.
| 항목 | 두 번째 PCI PC 사용 | PCI 라이저 사용 |
|---|---|---|
| 기존 PCI 카드 활용 | 가능 | 호환 라이저가 있다면 가능 |
| 물리적 장착 문제 | 풀사이즈 케이스로 해결 가능 | 별도 카드 고정 구조 필요 |
| PCI 신호 연장 문제 | 없음 | 연장 길이에 따라 고려 필요 |
| 소프트웨어 구성 | 두 번째 PC에서 프로그램 실행 필요 | 기존 PC에서 직접 실행 가능 |
| 추가 공간과 전력 | PC 한 대가 추가로 필요 | 상대적으로 적음 |
측정 데이터를 실시간으로 매우 빠르게 주 컴퓨터와 교환해야 한다면 네트워크 구조가 새로운 제약이 될 수 있다. 반대로 계측 장비 설정이나 비교적 작은 측정 데이터를 다루는 환경이라면 네트워크 속도보다 프로그램과 장비의 호환성이 더 중요한 요소가 될 수도 있다.
PCI 라이저 외에 고려할 수 있는 대안
레거시 PCI 카드를 계속 유지하는 것이 반드시 가장 간단한 방법은 아니다. 사용 목적이 GPIB처럼 특정 외부 인터페이스를 제공하는 것이라면 PCI 버스 자체를 유지하기보다 동일한 기능을 제공하는 다른 호스트 인터페이스로 전환할 수 있는지 살펴볼 수 있다.
- 동일 기능의 로우프로파일 PCI 카드
- PCIe 기반의 동급 인터페이스 카드
- USB 기반 GPIB 인터페이스
- Ethernet 또는 네트워크 기반 계측 인터페이스
- 풀사이즈 PCI 슬롯이 있는 별도의 구형 워크스테이션
어떤 방식이 더 적합한지는 장비의 세대와 소프트웨어에 따라 달라진다. 오래된 계측 프로그램이 특정 PCI 카드와 특정 드라이버 버전에 의존한다면 최신 인터페이스로 교체했을 때 추가적인 소프트웨어 수정이 필요할 수 있으므로 단순히 하드웨어 가격만 비교해서 결정하기는 어렵다.
구성 전에 확인해야 할 항목
레거시 PCI 환경에서는 같은 PCI라는 이름만 보고 부품을 선택하기보다 메인보드와 카드의 물리적·전기적 조건을 함께 확인하는 것이 중요하다. 특히 오래된 시스템에서는 PCI 슬롯 주변 공간이나 다른 확장 카드의 위치 때문에 호환 가능한 라이저도 실제로 장착하지 못하는 경우가 있다.
- 메인보드의 정확한 모델과 PCI 슬롯 위치
- PCI 슬롯 주변의 그래픽카드 또는 냉각장치 간섭 여부
- PCI 카드가 풀하이트인지 로우프로파일인지 여부
- 카드 기판의 실제 길이와 높이
- PCI 슬롯과 카드의 전압 키 호환 여부
- 라이저가 범용 제품인지 특정 PC 전용 제품인지 여부
- 라이저 사용 후 카드 브래킷을 고정할 수 있는지 여부
- 운영체제와 기존 PCI 장치 드라이버의 지원 여부
PCI 라이저를 찾는 문제는 단순히 맞는 커넥터를 찾는 것으로 끝나지 않는다. 레거시 PCI 장치를 안정적으로 유지해야 한다면 카드의 물리적 규격, 드라이버, 메인보드의 슬롯 구조까지 하나의 시스템으로 함께 검토하는 편이 좋다.
어떤 방법이 현실적인 선택일까?
기존 PCI용 라이저는 분명 존재하지만 현재 쉽게 구할 수 있는 제품은 대부분 짧은 90도 변환형이나 오래된 시스템 전용 부품에 가깝다. 따라서 슬림 PC의 PCI 슬롯에서 풀하이트 카드를 케이스 외부까지 길게 빼내는 목적이라면 제품을 찾는 것뿐 아니라 신호 안정성과 카드 고정 문제도 고려해야 한다.
동일 기능의 로우프로파일 PCI 카드가 있다면 가장 단순한 해결책이 될 수 있으며, 그렇지 않다면 풀사이즈 PCI 시스템을 별도로 유지하거나 PCIe·USB·네트워크 기반 인터페이스로 전환하는 방법을 비교할 수 있다. 오래된 PCI 장비에서는 최신 규격으로 바꾸는 것이 항상 유리한 것도 아니므로 필요한 드라이버와 기존 소프트웨어를 얼마나 유지해야 하는지를 기준으로 선택하는 것이 합리적이다.
