오래된 데스크톱 PC에 USB 확장카드 같은 부품을 추가하다 보면 카드와 메인보드 슬롯이 맞아 보이는데도 끝까지 삽입되지 않는 경우가 있습니다. 특히 흰색 레거시 PCI 슬롯과 검은색 PCI Express 슬롯이 함께 있는 메인보드는 두 규격을 혼동하기 쉽습니다. 레거시 PCI 카드라면 같은 규격의 PCI 슬롯에 장착해야 하며, 규격이 맞는데도 들어가지 않는다면 슬롯 자체보다 브래킷 정렬이나 케이스 구조를 먼저 확인할 필요가 있습니다.

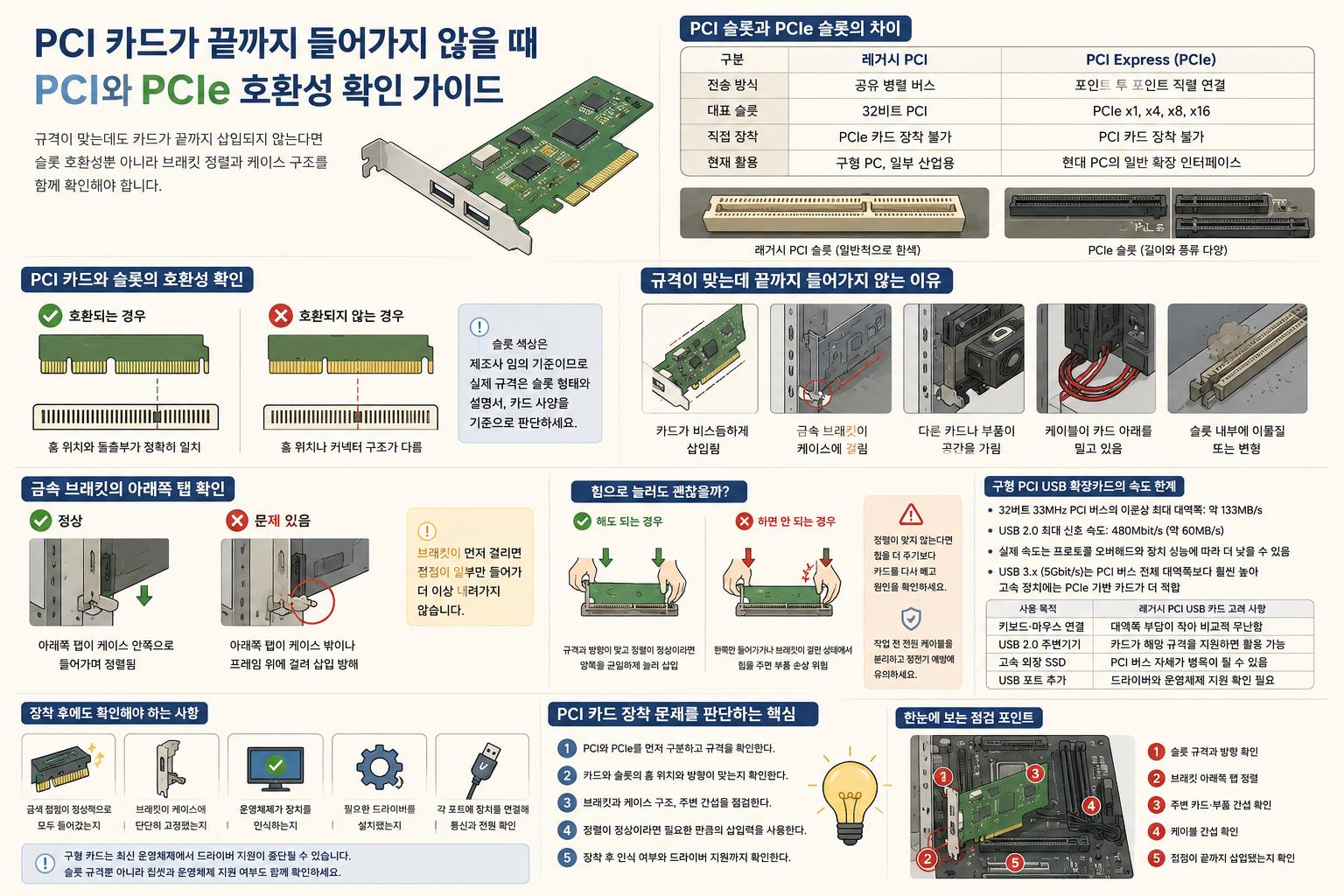

흰색 PCI 슬롯과 PCIe 슬롯은 무엇이 다른가?
구형 데스크톱 메인보드에서는 길고 흰색인 레거시 PCI 슬롯을 흔히 볼 수 있습니다. 반면 PCI Express는 PCIe라고 줄여 부르며 PCIe x1, x4, x8, x16처럼 서로 다른 길이의 슬롯이 사용됩니다. 그래픽카드는 일반적으로 긴 PCIe x16 슬롯을 사용하고 네트워크카드나 USB 확장카드에는 짧은 PCIe x1 규격이 많이 사용됩니다.
이름에 PCI가 들어간다고 해서 PCI와 PCIe가 같은 규격인 것은 아닙니다. 커넥터 구조와 전기적 인터페이스가 다르기 때문에 일반적인 레거시 PCI 카드를 PCIe 슬롯에 직접 꽂거나 PCIe 카드를 레거시 PCI 슬롯에 장착할 수 없습니다. 확장카드를 선택할 때는 슬롯의 색상보다 카드의 접점 모양과 메인보드가 지원하는 슬롯 규격을 비교하는 것이 중요합니다.
| 구분 | 레거시 PCI | PCI Express |
|---|---|---|
| 일반적인 표기 | PCI | PCIe |
| 전송 방식 | 공유 병렬 버스 | 포인트 투 포인트 직렬 연결 |
| 대표적인 슬롯 | 32비트 PCI | PCIe x1, x4, x8, x16 |
| 서로 직접 장착 | PCIe 카드 장착 불가 | PCI 카드 장착 불가 |
| 현재 활용 | 구형 PC와 일부 산업용 시스템 | 현대 PC의 일반적인 확장 인터페이스 |
PCI 카드와 슬롯의 호환성은 어떻게 확인할까?
카드가 레거시 PCI 규격이고 메인보드에도 레거시 PCI 슬롯이 있다면 기본적인 물리적 호환 조건은 갖춘 것입니다. 카드 아래쪽의 금색 접점에 있는 홈과 메인보드 슬롯의 돌출부 위치가 서로 맞는지도 확인해야 합니다. 규격이 다르면 홈의 위치나 커넥터 구조가 달라 정상적인 방향으로는 장착되지 않습니다.
카드 접점이 슬롯보다 짧아 보인다고 해서 반드시 잘못된 부품이라는 의미도 아닙니다. 확장카드의 전기적 설계에 따라 실제로 사용하는 접점이나 카드 기판의 형태가 달라질 수 있으므로 단순히 전체 길이만 비교해서는 판단하기 어렵습니다. 제품 라벨이나 제조사 사양을 확인할 수 있다면 PCI인지 PCIe인지 먼저 확인하는 것이 가장 확실합니다.
슬롯 색상은 제조사가 임의로 정할 수 있으므로 흰색이면 무조건 PCI, 검은색이면 무조건 PCIe라고 일반화해서는 안 됩니다. 실제 규격은 슬롯 형태와 메인보드 설명서, 카드 사양을 기준으로 판단해야 합니다.
규격이 맞는데 카드가 끝까지 들어가지 않는 이유
PCI 카드와 슬롯 규격이 정확히 맞는데도 카드 한쪽이 떠 있다면 접점보다 케이스와 브래킷의 정렬 문제일 가능성을 확인해볼 수 있습니다. 확장카드는 메인보드 슬롯에만 들어가는 것이 아니라 카드 뒤쪽의 금속 브래킷도 PC 케이스의 확장 슬롯 위치에 동시에 맞아야 합니다. 어느 한쪽이 어긋나면 카드가 비스듬하게 들어가면서 접점이 완전히 삽입되지 않을 수 있습니다.
대형 그래픽카드가 바로 옆 슬롯을 가리거나 손이 들어갈 공간을 제한하는 경우도 있습니다. 이때는 그래픽카드를 무조건 제거해야 하는 것은 아니지만 작업 공간이 부족하다면 전원을 완전히 차단한 뒤 주변 카드를 임시로 분리하는 것이 장착 상태를 확인하기 쉬울 수 있습니다. 케이스 내부 케이블이 확장카드 아래쪽을 밀고 있지 않은지도 함께 살펴보는 것이 좋습니다.
- 카드와 슬롯의 홈 위치가 정확하게 일치하는지 확인합니다.
- 카드가 슬롯과 평행한 상태로 내려가고 있는지 확인합니다.
- 금속 브래킷이 케이스 바깥쪽으로 걸리지 않았는지 확인합니다.
- 다른 확장카드나 케이블이 물리적으로 방해하지 않는지 확인합니다.
- 슬롯 내부에 이물질이나 변형된 부분이 없는지 확인합니다.
금속 브래킷의 아래쪽 탭도 확인해야 한다
확장카드 뒤쪽에는 USB 단자 같은 외부 포트를 고정하는 금속 브래킷이 있습니다. 이 브래킷의 아래쪽 끝부분은 케이스에 마련된 틈이나 고정 구조 안으로 들어가도록 설계된 경우가 많습니다. 이 부분이 케이스 밖이나 금속 프레임 위에 걸리면 카드 접점이 슬롯에 일부만 들어가고 더 이상 내려가지 않는 것처럼 보일 수 있습니다.
오래된 케이스나 일부 완제품 PC에서는 브래킷과 케이스 사이의 공차가 작아 정렬이 까다로울 수 있습니다. 이전 장착 과정에서 브래킷이 조금 휘어졌다면 슬롯과 카드 규격이 맞아도 삽입이 어려워질 수 있습니다. 브래킷 상태를 확인하되 메인보드 슬롯이나 카드 기판을 억지로 변형하는 방식은 피해야 합니다.
카드의 뒤쪽 브래킷이 먼저 걸리고 앞쪽 접점만 들어가는 상태라면 슬롯 호환성보다 브래킷 정렬을 의심하는 것이 합리적입니다. 카드가 슬롯과 수직을 유지하도록 위치를 조정한 뒤 양쪽에 균일한 힘이 전달되는지도 확인해야 합니다.
확장카드를 힘으로 눌러도 괜찮을까?
PCI 확장카드는 접점과 슬롯 사이의 마찰 때문에 생각보다 단단하게 느껴질 수 있습니다. 규격과 방향이 확실하게 맞고 브래킷도 정상적으로 정렬된 상태라면 카드 상단 양쪽을 균일하게 눌러 삽입해야 하는 경우가 있습니다. 제대로 장착되면 금색 접점 대부분이 슬롯 안으로 들어가고 카드가 메인보드에 대해 크게 기울어지지 않습니다.
그러나 처음부터 강한 힘을 사용하는 것은 좋지 않습니다. 한쪽 끝만 들어가거나 브래킷이 걸려 있는 상태에서 계속 누르면 메인보드 슬롯, 납땜부, 카드 기판 또는 케이스가 손상될 수 있습니다. 눈으로 보아 정렬이 맞지 않는다면 힘을 더 주기보다 카드를 다시 빼고 원인을 확인하는 것이 우선입니다.
확장카드가 단단하게 들어가는 것과 규격이 맞지 않는 부품을 억지로 삽입하는 것은 다릅니다. 접점의 홈이 슬롯과 맞지 않거나 브래킷이 명백하게 걸려 있다면 추가적인 힘을 가해서는 안 됩니다.
장착 작업은 PC를 종료한 것만으로 끝내지 말고 전원 케이블을 분리한 상태에서 진행하는 것이 안전합니다. 전원공급장치와 메인보드에 대기전원이 남아 있을 수 있기 때문입니다. 정전기에 민감한 부품을 다룰 때는 카드의 금색 접점이나 주요 전자부품을 직접 만지는 것도 가급적 피하는 편이 좋습니다.
구형 PCI USB 확장카드의 속도에는 한계가 있다
레거시 PCI 기반 USB 확장카드는 구형 PC에서 USB 포트를 추가하는 용도로 사용될 수 있습니다. 일반적인 32비트 33MHz PCI 버스의 이론상 최대 대역폭은 약 133MB/s이며 같은 PCI 버스를 사용하는 장치가 있다면 대역폭을 공유할 수 있습니다. 따라서 현대적인 고속 USB 인터페이스의 전체 대역폭을 활용하기에는 구조적인 한계가 있습니다.
USB 2.0의 규격상 최대 신호 속도는 480Mbit/s이며 이는 단순 환산하면 약 60MB/s입니다. 실제 파일 전송에서는 프로토콜 오버헤드와 저장장치 성능 등의 영향으로 이보다 낮은 속도가 나타납니다. PCI 기반 USB 2.0 카드는 키보드, 마우스, 프린터나 비교적 저속의 외장장치처럼 추가 포트 확보가 중요한 환경에서는 활용할 수 있습니다.
반면 USB 3.x의 기본 세대에서 제공하는 5Gbit/s급 전송 속도는 기존 32비트 33MHz PCI 버스의 전체 대역폭보다 훨씬 높습니다. 따라서 고속 외장 SSD 같은 장치의 성능을 목적으로 한다면 레거시 PCI보다 적절한 PCIe 기반 USB 컨트롤러가 일반적으로 더 적합합니다. 단, 실제 사용 가능한 확장카드 규격은 메인보드의 빈 슬롯과 운영체제 드라이버 지원까지 함께 확인해야 합니다.
| 사용 목적 | 레거시 PCI USB 카드 고려 사항 |
|---|---|
| 키보드·마우스 연결 | 대역폭 부담이 작아 비교적 무난함 |
| USB 2.0 주변기기 | 카드가 해당 규격을 지원하면 활용 가능 |
| 고속 외장 SSD | PCI 버스 자체가 병목이 될 수 있음 |
| USB 포트 추가 | 드라이버와 운영체제 지원 확인 필요 |
장착 후에도 확인해야 하는 사항
카드가 슬롯에 완전히 들어갔다고 해서 설치가 모두 끝난 것은 아닙니다. 케이스 고정 나사나 고정 장치를 이용해 브래킷을 고정해야 케이블을 연결하고 뺄 때 카드가 슬롯에서 움직이는 것을 줄일 수 있습니다. 이후 PC를 켜고 운영체제가 새로운 장치를 정상적으로 인식하는지 확인합니다.
- 금색 접점이 한쪽만 비정상적으로 많이 노출되지 않았는지 확인합니다.
- 카드 브래킷이 케이스에 정상적으로 고정됐는지 확인합니다.
- 장치 관리자 등에서 컨트롤러가 인식되는지 확인합니다.
- 필요한 경우 카드 칩셋에 맞는 드라이버를 설치합니다.
- 각 USB 포트에 장치를 연결해 데이터 통신과 전원 공급 여부를 확인합니다.
특히 오래된 PCI 확장카드는 최신 운영체제에서 제조사가 더 이상 드라이버를 제공하지 않을 수 있습니다. 물리적으로 장착할 수 있다는 사실과 운영체제에서 정상적으로 사용할 수 있다는 것은 서로 다른 문제입니다. 구형 PC를 업그레이드할 때는 슬롯 규격뿐 아니라 카드 컨트롤러 칩셋과 운영체제 지원 여부까지 확인하는 것이 좋습니다.
PCI 카드 장착 문제를 판단하는 핵심
레거시 PCI 카드와 메인보드의 PCI 슬롯이 서로 맞는다면 카드가 처음에 잘 들어가지 않는다고 해서 곧바로 비호환이라고 판단할 필요는 없습니다. 브래킷 아래쪽 탭, 케이스 확장 슬롯의 위치, 주변 그래픽카드와 케이블 간섭, 카드가 비스듬하게 삽입되고 있지는 않은지를 차례로 확인할 수 있습니다. 모든 정렬이 정상일 때는 확장카드 특성상 일정한 삽입력이 필요할 수도 있습니다.
가장 중요한 것은 PCI와 PCIe를 구분하고, 규격이 맞는지 확인한 뒤 물리적 정렬 상태를 점검하는 것입니다. 규격이나 홈 위치가 맞지 않는 상태에서 강제로 장착하면 부품을 손상시킬 수 있으므로 힘을 사용하기 전에 원인을 확인해야 합니다. 또한 오래된 PCI USB 카드는 포트 확장에는 유용할 수 있지만 현대적인 고속 USB 장치에서는 버스 대역폭과 드라이버 지원이 제한 요소가 될 수 있습니다.
