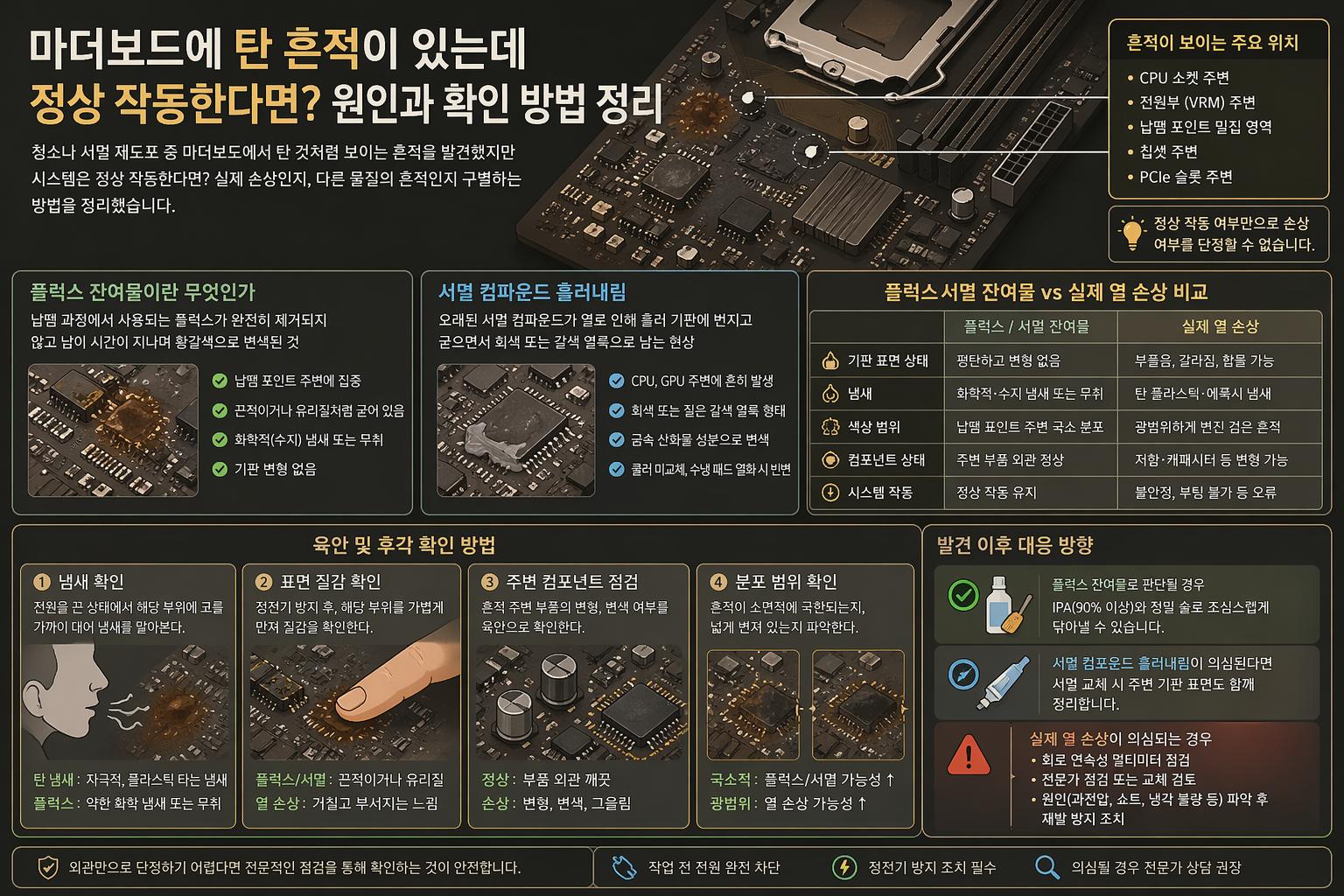

PC를 청소하거나 서멀 컴파운드를 재도포하려고 메인보드를 살펴보다가 일부 영역이 탄 것처럼 보이는 흔적을 발견하는 경우가 있다. 그런데 시스템은 아무 문제 없이 작동하고 있다면, 실제로 타버린 것인지 아니면 다른 물질의 흔적인지 판단하기 어려울 수 있다. 이 글에서는 마더보드에 나타나는 탄 흔적처럼 보이는 현상의 주요 원인과 구별 방법을 정리한다.
플럭스 잔여물이란 무엇인가
마더보드 제조 과정에서는 솔더링(납땜) 작업이 필수적으로 이루어진다. 이 과정에서 플럭스(flux)라는 화학 물질이 사용되는데, 플럭스는 납이 기판에 잘 접합되도록 돕는 역할을 한다.
문제는 납땜이 완료된 후에도 플럭스가 완전히 제거되지 않고 기판 표면에 잔류하는 경우가 있다는 점이다. 이 잔여물은 시간이 지나면서 황갈색 또는 갈색으로 변색되어 육안으로 보면 탄 것처럼 보일 수 있다.
플럭스 잔여물의 특징은 다음과 같다.
- 납땜 포인트 주변에 집중적으로 분포하는 경향이 있다
- 표면이 끈적하거나 유리질처럼 굳어 있는 경우가 많다
- 타는 냄새보다는 수지(resin) 특유의 화학적 냄새가 난다
- 기판 자체에 변형이나 부풀음이 없다
서멀 컴파운드 흘러내림
CPU 또는 GPU 주변 부품에 탄 흔적처럼 보이는 자국이 생기는 또 다른 원인은 서멀 컴파운드(thermal paste)의 흘러내림이다. 특히 수년간 교체하지 않은 서멀 컴파운드는 열에 의해 액화되어 주변 기판 표면으로 번질 수 있다.
일부 서멀 컴파운드는 금속 산화물 기반 성분을 포함하고 있어, 기판 위에서 굳으면 회색빛 또는 짙은 갈색 얼룩으로 변한다. 외관만 보면 열 손상과 유사하게 보일 수 있다.
서멀 컴파운드 흘러내림은 특히 쿨러를 장기간 교체하지 않은 시스템, 또는 수냉 쿨러의 헤드 패드가 열화된 경우에 관찰되는 경향이 있다.
실제 열 손상과의 구별법
실제 마더보드가 열에 의해 손상되었을 경우에는 플럭스 잔여물이나 서멀 컴파운드 흔적과 구별되는 몇 가지 특징이 나타난다.
| 항목 | 플럭스 / 서멀 컴파운드 잔여물 | 실제 열 손상 |
|---|---|---|
| 기판 표면 상태 | 평탄하고 변형 없음 | 부풀음, 갈라짐, 함몰 가능 |
| 냄새 | 화학적·수지 냄새 또는 무취 | 탄 플라스틱·에폭시 특유의 냄새 |
| 색상 범위 | 납땜 포인트 주변 국소 분포 | 광범위하게 번진 검게 탄 흔적 |
| 컴포넌트 상태 | 주변 부품 외관 정상 | 저항·캐패시터 등 부품 변형 가능 |
| 시스템 작동 | 정상 작동 유지 | 불안정, 부팅 불가 등 오류 동반 가능 |
위 비교 기준은 일반적인 경향을 정리한 것이다. 실제 열 손상이 발생했더라도 초기에는 시스템이 정상 작동하는 경우도 있으므로, 단순히 작동 여부만으로 손상 여부를 단정할 수 없다는 점에 유의해야 한다.
육안 및 후각 확인 방법
마더보드의 변색 흔적을 확인할 때 활용할 수 있는 방법은 다음과 같다.
- 냄새 확인: 시스템 전원을 끈 상태에서 해당 부위에 코를 가까이 대어 탄 플라스틱 특유의 자극적인 냄새가 나는지 확인한다. 플럭스 잔여물은 대개 약한 화학 냄새이거나 무취에 가깝다.
- 표면 질감 확인: 안전을 위해 정전기 방지 조치를 취한 후, 해당 부위를 손가락으로 가볍게 만져 끈적임이나 유리질 감촉이 있는지 확인한다. 탄 부위는 거칠고 부서지는 질감을 가지는 경우가 많다.
- 주변 컴포넌트 외관 점검: 흔적 주변 저항, 캐패시터, 커넥터 등의 부품이 변형되거나 색이 바뀌었는지 육안으로 확인한다.
- 분포 범위 확인: 흔적이 납땜 포인트 주변 소면적에 국한되는지, 아니면 넓은 범위로 번져 있는지 파악한다.
발견 이후 대응 방향
플럭스 잔여물로 판단될 경우, 이소프로필 알코올(IPA 90% 이상)과 정밀 솔을 이용해 조심스럽게 닦아낼 수 있다. 단, 작업 전 반드시 전원을 완전히 차단하고 정전기 방지 조치를 취해야 한다.
서멀 컴파운드 흘러내림이 원인으로 의심된다면, 서멀 컴파운드를 교체하는 시점에 주변 기판 표면도 함께 정리하는 것을 고려해볼 수 있다.
반면 실제 열 손상이 의심되는 경우에는 다음 사항을 고려하는 것이 바람직하다.
- 해당 부위의 회로 연속성을 멀티미터로 점검
- 시스템을 지속적으로 사용하기 전 전문가 점검 또는 교체 검토
- 손상 원인(과전압, 쇼트, 냉각 불량 등) 파악 후 재발 방지 조치
마더보드의 탄 흔적처럼 보이는 모든 자국이 실제 손상을 의미하지는 않는다. 그러나 외관만으로 단정하기 어려운 경우에는 전문적인 점검을 통해 확인하는 것이 안전하다.
