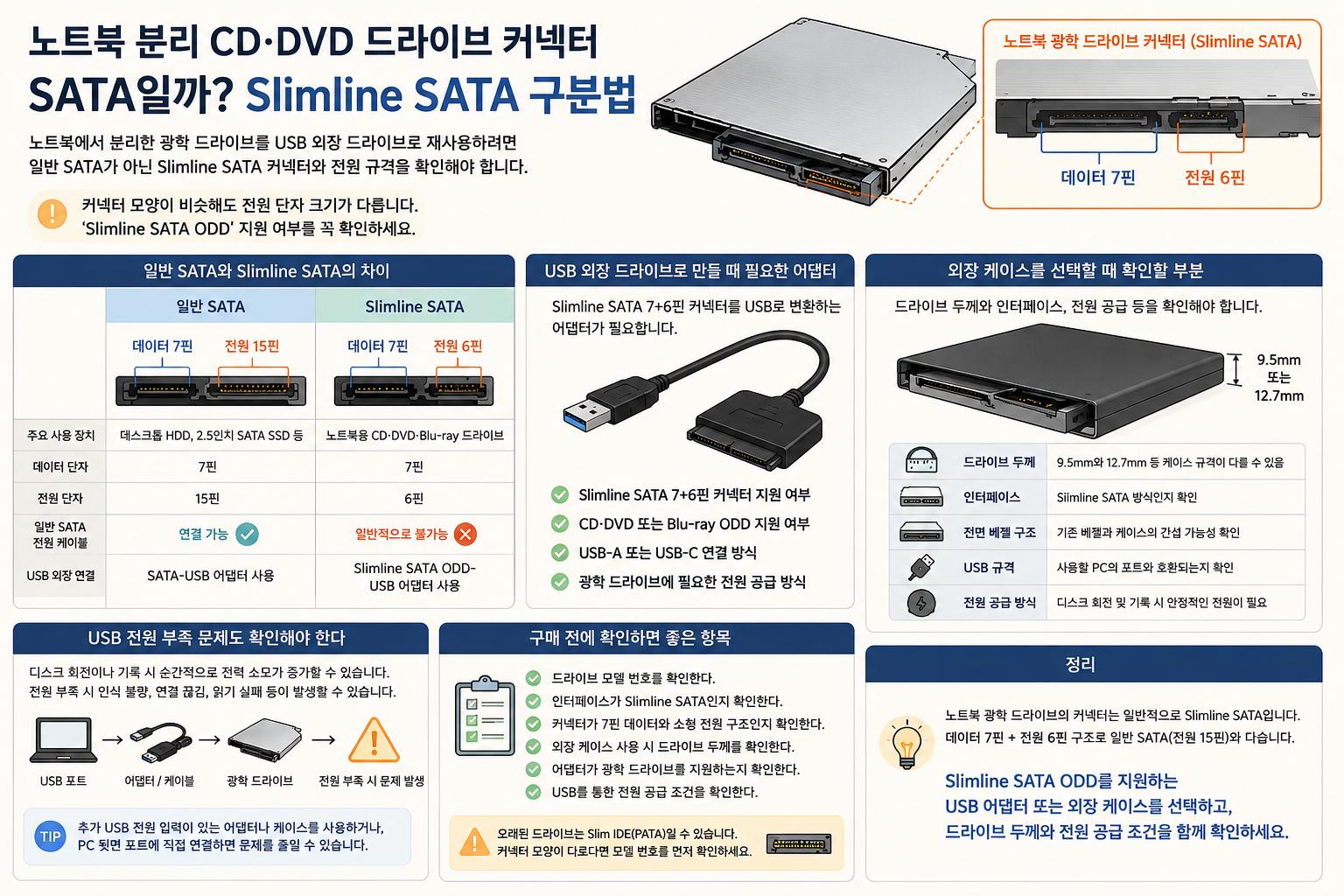

노트북에서 분리한 CD·DVD 읽기·쓰기용 광학 드라이브를 외장 드라이브로 재사용하려고 보면 일반적인 2.5인치 SSD와 비슷하면서도 조금 다른 커넥터가 달려 있어 혼동하기 쉽습니다. 노트북용 광학 드라이브에서 흔히 사용되는 규격은 일반 SATA가 아니라 데이터와 소형 전원 단자가 결합된 Slimline SATA입니다. 따라서 USB로 연결하려면 일반 SATA-USB 케이블보다 광학 드라이브용 Slimline SATA 변환 어댑터나 외장 케이스를 선택하는 것이 중요합니다.
노트북 CD·DVD 드라이브에 사용되는 커넥터
노트북에 장착되는 슬림형 CD·DVD 또는 Blu-ray 광학 드라이브는 일반적으로 Slimline SATA 인터페이스를 사용합니다. SATA 기반이라는 점에서는 HDD나 SSD와 비슷하지만 전원 커넥터의 크기와 핀 구성이 다릅니다. 그래서 단순히 SATA라고만 검색하면 물리적으로 맞지 않는 케이블을 구입할 수 있습니다.
Slimline SATA 광학 드라이브에는 보통 7핀 SATA 데이터 부분과 6핀 전원 부분이 나란히 배치됩니다. 일반 데스크톱 SATA 장치는 7핀 데이터와 15핀 전원을 사용하는 것이 대표적인 차이입니다.
노트북 광학 드라이브의 커넥터가 SATA처럼 생겼지만 전원 부분이 유난히 짧다면 Slimline SATA일 가능성이 높습니다. 외장 변환용 부품을 찾을 때는 단순히 SATA가 아니라 'Slimline SATA ODD' 지원 여부를 확인하는 것이 안전합니다.
일반 SATA와 Slimline SATA의 차이
| 구분 | 일반 SATA | Slimline SATA |
|---|---|---|
| 주요 사용 장치 | 데스크톱 HDD, 2.5인치 SATA SSD 등 | 노트북용 CD·DVD·Blu-ray 드라이브 |
| 데이터 단자 | 7핀 | 7핀 |
| 대표적인 전원 단자 | 15핀 | 6핀 |
| 일반 SATA 전원 케이블 직접 연결 | 가능 | 일반적으로 불가능 |
| 외장 USB 연결 | SATA-USB 어댑터 사용 | Slimline SATA ODD-USB 어댑터 사용 |
데이터 단자의 기본적인 SATA 형태가 비슷하기 때문에 커넥터 전체를 보면 일반 SATA로 오인하기 쉽습니다. 하지만 Slimline SATA는 노트북처럼 공간이 제한된 장치를 위해 전원 단자가 작게 만들어져 있습니다. 결정적인 차이는 데이터 단자보다 전원 단자라고 이해하면 구분하기 쉽습니다.
USB 외장 드라이브로 만들 때 필요한 어댑터
노트북에서 제거한 광학 드라이브를 컴퓨터의 USB 포트에 연결하려면 일반적으로 Slimline SATA를 USB로 변환하는 어댑터가 필요합니다. 제품 설명에서 ODD, Optical Drive, DVD Drive 또는 Slimline SATA 같은 표현을 확인하는 것이 좋습니다.
일반 2.5인치 HDD나 SSD용 SATA-USB 어댑터는 15핀 SATA 전원 커넥터를 기준으로 만들어진 경우가 많습니다. 이 경우 Slimline SATA 광학 드라이브에는 그대로 연결되지 않습니다. 따라서 'SATA-USB'라는 이름만 보고 선택하지 말고 커넥터 사진과 Slimline SATA 지원 여부를 함께 확인해야 합니다.
- Slimline SATA 7+6핀 커넥터 지원 여부
- CD·DVD 또는 Blu-ray ODD 지원 여부
- USB-A 또는 USB-C 등 PC 쪽 연결 방식
- 광학 드라이브에 필요한 전원 공급 방식
외장 케이스를 선택할 때 확인할 부분
간단한 변환 케이블만 사용해도 드라이브를 작동시킬 수 있는 경우가 있지만, 장기간 사용할 계획이라면 외장 ODD 케이스도 고려할 수 있습니다. 케이스를 사용하면 회로 기판이 그대로 노출되지 않고 이동 과정에서 커넥터에 직접 충격이 가해지는 것도 줄일 수 있습니다.
다만 노트북용 광학 드라이브는 모두 크기가 똑같지는 않습니다. 특히 드라이브 두께가 대표적으로 9.5mm 또는 12.7mm인 제품이 있기 때문에 외장 케이스가 해당 두께를 지원하는지 확인해야 합니다.
| 확인 항목 | 확인 이유 |
|---|---|
| 드라이브 두께 | 9.5mm와 12.7mm 등 케이스 규격이 다를 수 있음 |
| 인터페이스 | Slimline SATA 방식인지 확인 |
| 전면 베젤 구조 | 기존 베젤과 케이스의 간섭 가능성 확인 |
| USB 규격 | 사용할 PC의 포트와 호환되는지 확인 |
| 전원 공급 방식 | 디스크 회전 및 기록 시 안정적인 전원이 필요한지 확인 |
USB 전원 부족 문제도 확인해야 한다
광학 드라이브는 디스크를 고속으로 회전시키고 레이저 픽업을 작동시켜야 하므로 저장장치와 전력 사용 특성이 다릅니다. 특히 디스크를 처음 회전시키거나 기록 작업을 시작할 때 순간적으로 필요한 전력이 증가할 수 있습니다. 어댑터나 USB 포트에서 충분한 전력을 공급하지 못하면 드라이브가 열리기는 하지만 디스크를 제대로 읽지 못하거나 연결이 반복적으로 끊어지는 현상이 나타날 수 있습니다.
이 때문에 일부 외장 ODD 어댑터나 케이스는 추가 USB 전원 입력을 사용하기도 합니다. USB 허브를 이용한다면 자체 전원 어댑터가 없는 허브보다 컴퓨터의 USB 포트에 직접 연결하는 편이 문제를 진단하기 쉽습니다.
커넥터 모양이 맞는 것과 안정적으로 작동하는 것은 별개의 문제입니다. 드라이브가 인식됐다가 디스크를 넣은 순간 연결이 끊어진다면 커넥터뿐 아니라 USB 포트와 어댑터의 전원 공급 능력도 함께 살펴볼 필요가 있습니다.
구매 전에 확인하면 좋은 항목
가장 확실한 방법은 광학 드라이브 상단이나 하단 라벨에 적힌 제조사와 모델 번호를 확인하는 것입니다. 모델 번호를 기준으로 인터페이스가 Slimline SATA인지 확인한 다음 어댑터나 케이스를 선택하면 규격 착오를 줄일 수 있습니다.
- 드라이브 모델 번호를 확인한다.
- 인터페이스가 Slimline SATA인지 확인한다.
- 드라이브 커넥터가 7핀 데이터와 소형 전원 구조인지 확인한다.
- 외장 케이스를 사용할 경우 드라이브의 두께를 확인한다.
- 어댑터가 광학 드라이브를 공식적으로 지원하는지 확인한다.
- USB를 통한 전원 공급 조건을 확인한다.
특히 오래된 노트북이라면 SATA 이전에 사용되던 슬림형 PATA 또는 IDE 광학 드라이브일 가능성도 완전히 배제할 수 없습니다. 커넥터 모양이 현재의 Slimline SATA와 확연히 다르거나 여러 개의 가는 핀이 길게 배열되어 있다면 모델 번호를 먼저 확인하는 것이 좋습니다.
정리
노트북에서 분리한 비교적 일반적인 SATA 방식 CD·DVD 광학 드라이브라면 커넥터의 정확한 명칭은 Slimline SATA인 경우가 많습니다. 일반 SATA와 동일한 7핀 데이터 신호를 사용하지만 전원 부분은 일반 SATA의 15핀보다 작은 6핀 구조를 사용하므로 HDD·SSD용 SATA-USB 어댑터가 그대로 맞는다고 단정할 수 없습니다.
외장 드라이브로 재사용하려면 Slimline SATA ODD를 지원하는 USB 어댑터 또는 외장 광학 드라이브 케이스를 선택하는 것이 핵심입니다. 케이스를 구입한다면 인터페이스뿐 아니라 9.5mm 또는 12.7mm 같은 드라이브 두께와 USB 전원 공급 조건까지 확인하면 호환 문제를 줄일 수 있습니다.
